Ein Schneefanggitter-Set für Photovoltaik zum Klemmen eignet sich für alle gängigen Ziegel in 35 bis 43 cm Länge. Das Schneefang Set für Photovoltaikanlagen besteht aus einem profilierten Schneefanggitter aus hochwertigem Stahlblech mit Alu-Zink-Legierung, Verbindungsmuffen, 4 x Universal-Schneefanggitterstützen aus feuerverzinktem Stahl mit verstärkter Statik, 1x Schneefangrohr 32 mm inkl. Verbinder und Halteschellen, sowie einem Stützen-Auflageschutz. Die Schneefangsysteme für Photovoltaik sind langlebig, formstabil und hoch korrosionsbeständig.Bei Montage der PV Schneefangstütze in Verbindung mit einem Schneefanggitter 20 cm Höhe und einem Schneefangrohr bis 32 mm wird eine Höhe Schneefangoberkante von 34 cm erreicht.
Klemm-Montage: Ohne zusätzliche Befestigungsteile extrem einfach und schnell zu montieren. Keine zusätzliche Montageplatte erforderlich: Universal PV Schneefangstütze Photovoltaik im Wasserlauf über Dachziegel / Dachpfanne und Dachlatte einhängen, fertig. Klemmeffekt garantiert festen, sicheren Halt. Für Neubauten und Dachnachrüstungen geeignet.

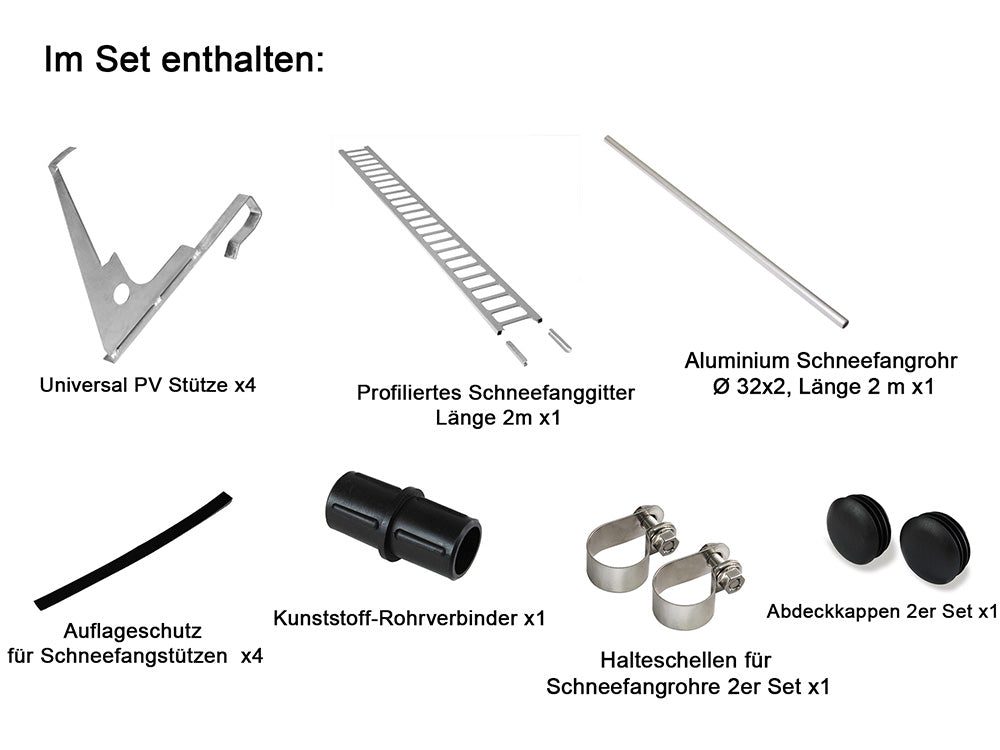

Im Set beinhaltet:
4x Universal Schneefangstütze für Photovoltaik
1x profiliertes Schneefanggitter 2 m
1x Schneefangrohr 32mm
1x Verbinder
1x 1 paar Halteschellen verzinkt
4x Auflageschutz für Stütze
1x 1 paar PE Abdeckkappen/Stopfen
Maximale Stützlast 160 kg pro Stück. Der Stützenabstand liegt bei 30 cm bis jedoch maximal 80 cm unter Berücksichtigung der Schneelastberechnung! Je nach örtlichen Gegebenheiten und Anforderungen bzw. bei großen, glatten, steilen Dachflächen und in schneereichen Gebieten ist zur Erhöhung der Sicherheit ein kleinerer Stützenabstand und/oder ein lineares, mehrreihiges Schneefangsystem (Barrieren) erforderlich.
| Stützenabstand in cm (ca.): |
20 |
40 |
60 |
80 |
100 |
| ergibt Stützlast in kg pro Meter (ca.): |
800 |
400 |
267 |
200 |
160 |
Bei der Planung von Schneefangsystemen sind statische Lastanforderungen (Schneelastberechnungen) nach EN 1991-1-3 und deren nationalen Anhängen (vormals DIN 1055-5) zu berücksichtigen. Es sind die Fachregeln des Dachdeckerhandwerks zu beachten.
